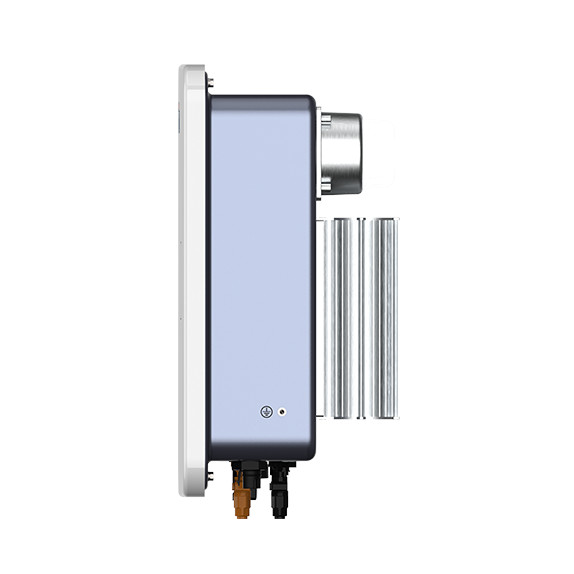

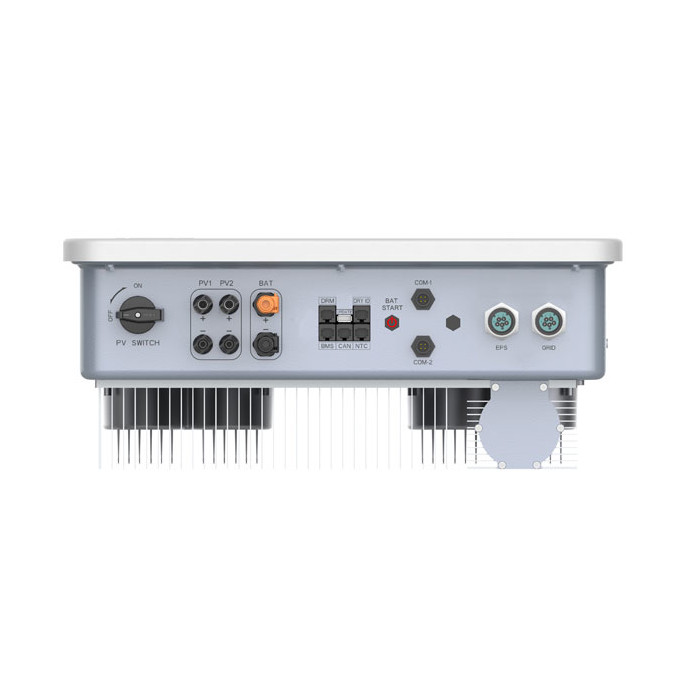

XD10KTR — це новітній трифазний інвертор з накопиченням енергії, розроблений для використання в побутових умовах та на малих комерційних сонячних електростанціях.
Інвертор підтримує режими самогенерації та самоспоживання, згладжування пікових навантажень і заповнення провалів, пріоритет роботи від акумулятора, резервне живлення та інші сценарії роботи.
| Вхід (PV) | |
| Максимальна вхідна потужність | 16kW |
| Максимальна вхідна напруга | 1100V |
| Напруга запуску | 160V |
| Номінальна напруга | 600V |
| Робочий діапазон напруги MPPT | 150V – 1000V |
| Кількість трекерів MPP | 2 |
| Кількість стрінгів на один MPPT | 1/1 |
| Максимальний струм на один MPPT | 20A |
| Максимальний струм короткого замикання на один MPPT | 40A |
| Вихід (AC) | |
| Номінальна вихідна потужність | 10kVA |
| Максимальна вихідна потужність | 11kVA |
| Максимальний вихідний струм | 14.5A |
| Номінальна напруга мережі | 230V / 400V |
| Номінальна частота мережі | 50Hz / 60Hz |
| THDi (при номінальній потужності) | <2% |
| Коефіцієнт потужності | 0,8 відстаючий ~ 0,8 випереджальний |
| Резервне живлення (EPS) | |
| Максимальна вихідна потужність | 11kVA |
| Пікова вихідна потужність, час | 20kW, 60s |
| Номінальна напруга і частота | 230V / 400V, 50Hz |
| THDv (при номінальній потужності) | ＜3% |
| Час перемикання | ＜10ms |
| Акумулятор | |
| Тип акумулятора | Літієвий, Свинцево-кислотний |
| Діапазон напруги акумулятора | 120V – 600V |
| Максимальний струм зарядки/розрядки | 50A |
| Комунікація | CAN |
| ККД | |
| Максимальний ККД | 98.40% |
| Європейський ККД (EU Efficiency) | 97.80% |
| ККД зарядки/розрядки акумулятора | 97.80% |
| Захист | |
| DC вимикач | Так |
| Захист від переполюсування постійного струму (DC) | Так |
| Захист від «островного режиму» (Anti-islanding) | Так |
| Захист від короткого замикання змінного струму (AC) | Так |
| Моніторинг залишкового струму | Так |
| Моніторинг опору ізоляції | Так |
| Моніторинг замикання на землю | Так |
| Захист від перевантаження струмом / перенапругою | Так |
| Сканування I-V характеристики | Так |
| Захист м’якого старту акумулятора | Так |
| Захист від перенапруги | Type II |
| Захист AFCI (від дугового розряду) | Опціонально |
| Комунікація | |
| Дисплей | LCD |
| Комунікаційні інтерфейси | RS485 / CAN / WIFI / 4G / LAN / Bluetooth |
| Відповідність стандартам | |
| Сертифікація | IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, VDE 4105, CEI 0-21, UNE217001, UNE217002, RD647, NTS |
| Загальні дані | |
| Габарити (Ш x В x Г) | 534 x 440 x 232 mm |
| Вага | 27Kg |
| Діапазон робочих температур | -30℃～+60℃ |
| Метод охолодження | природне |
| Ступінь захисту | IP66 |
| Максимальна висота встановлення | 4000m |
| Відносна вологість | 0~100% |
| Власне споживання | ＜10W |
| Топологія | безтрансформаторна |
